Wprowadzenie produktu

Przenośna ręczna zgrzewarka punktowa laserowa HT-QCW75H to kompaktowy,-chłodzony powietrzem system lasera światłowodowego QCW do precyzyjnego zgrzewania punktowego i zgrzewania krótkimi-szwami cienkich części ze stali nierdzewnej i stali węglowej.

Dane techniczne

Parametr	Specyfikacja
Nazwa produktu	Przenośna ręczna spawarka laserowa punktowa
Model	HT-QCW75H
Typ lasera	Laser światłowodowy QCW
Średnia moc lasera	300 W
Szczytowa moc lasera	600 W
Długość fali lasera	1080 ±5 nm
Częstotliwość impulsów	1–300 Hz
Częstotliwość modulacji	1–5000 Hz
Maksymalna energia pojedynczego-impulsu	6 J
Określona średnica punktu spoiny	0,5–1,5 mm
Określone odchylenie punktu spoiny	Mniejsze lub równe ±0,1 mm
Zalecana grubość materiału	0,1–1,5 mm
Typowy czas spawania-punktowego	0,2–0,5 sekundy
Długość włókna wyjściowego	2–3 m
Metoda chłodzenia	Chłodzony powietrzem-
Interfejs sterowania	5-calowy interfejs
Wymiary maszyny	374,5 × 191 × 330 mm
Masa maszyny	11,5 kg
Materiały pierwotne	Stal nierdzewna i stal węglowa
Procesy pierwotne	Zgrzewanie punktowe i zgrzewanie-krótkimi szwami
Gwarancja	2 lata
Dostępne dostosowanie	Moc, napięcie, interfejs sterowania, wygląd maszyny i pozycjonowanie przedmiotu obrabianego

Kluczowe zalety

Precyzyjne zgrzewanie punktowe
Laser światłowodowy QCW dostarcza kontrolowaną energię impulsów, wytwarzając określone punkty spoiny o wielkości 0,5–1,5 mm w przypadku cienkich części metalowych wymagających miejscowego łączenia.

Niski dopływ ciepła
Skoncentrowana energia lasera ogranicza niepotrzebne przenoszenie ciepła do otaczających obszarów, pomagając zmniejszyć zniekształcenia i strefy-pod wpływem ciepła w przypadku odpowiednich cienkich-arkuszów.

Szybki cykl spawania
Typowy czas zgrzewania pojedynczego-punktowego wynosi 0,2–0,5 sekundy, co ułatwia powtarzalne spawanie małych części w produkcji nisko- i średnio-seryjnej.

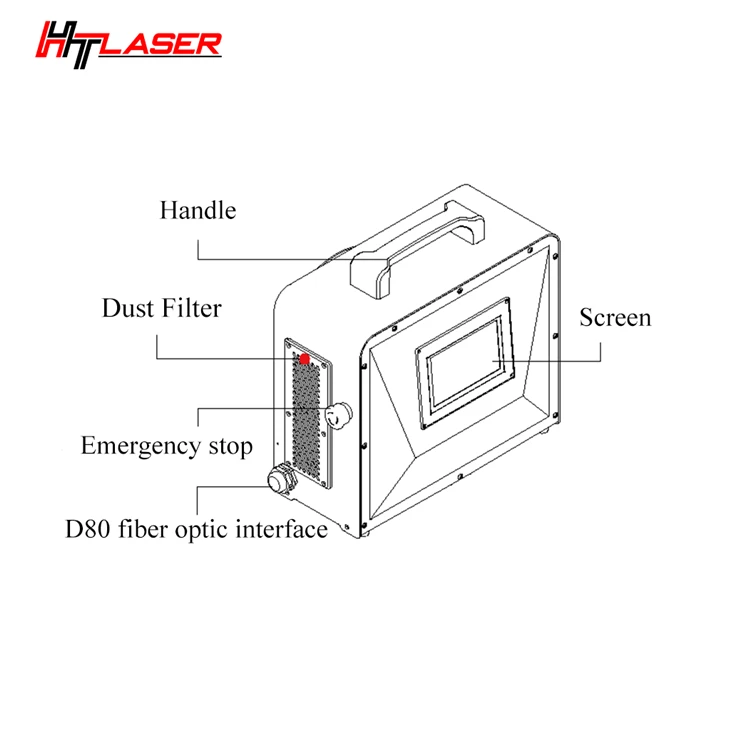

Kompaktowa, przenośna konstrukcja
Jednostka chłodzona powietrzem-o masie 11,5 kg wymaga ograniczonej przestrzeni instalacyjnej i można ją przenosić między odpowiednio kontrolowanymi stanowiskami spawalniczymi.

Typowe zastosowania

Obudowy i pokrywy ze stali nierdzewnej
Nadaje się do zgrzewania punktowego i zgrzewania-krótkimi szwami-pokryw skrzynek sterowniczych, obudów przyrządów, paneli dostępowych i małych obudów ze stali nierdzewnej.

Precyzyjny sprzęt i małe zespoły
Ma zastosowanie do wsporników, zacisków, złączek i kompaktowych zespołów metalowych wymagających kontrolowanej wielkości spoin i ograniczonego dopływu ciepła.

Naprawa i wzmacnianie cienkich blach
Nadaje się do naprawy miejscowych pęknięć, mocowania zakładek wzmacniających i przywracania uszkodzonych obszarów połączeń na dostępnych pokrywach, wspornikach i częściach blaszanych ze stali nierdzewnej lub stali węglowej.
Ostateczna przydatność zależy od gatunku materiału, grubości, konstrukcji złącza, stanu powierzchni i wymaganej wydajności spoiny.

Opcje dostosowywania

Konfiguracja zasilania
Opcje mocy lasera można przeglądać pod kątem materiału, grubości, rozmiaru spoiny, wymagań dotyczących penetracji i wydajności produkcyjnej.

Konfiguracja napięcia
Napięcie wejściowe, częstotliwość, typ wtyczki i połączenie elektryczne można skonfigurować dla kraju docelowego i zasilania fabrycznego.

Interfejs sterowania
Język interfejsu, wyświetlanie parametrów i ustawienia operacyjne można dostosować do wymagań projektu.

Pozycjonowanie przedmiotu obrabianego
Oprawy, podpory i narzędzia pozycjonujące można zaprojektować w zależności od rozmiaru przedmiotu obrabianego, lokalizacji złącza, metody mocowania i procesu ładowania.

Wygląd maszyny
W przypadku zamówień zbiorczych można dostosować kolor obudowy, logo, tabliczkę znamionową i oznakowanie zewnętrzne.
Wszystkie niestandardowe elementy są potwierdzane w ofercie technicznej przed rozpoczęciem produkcji.

Dlaczego warto wybrać laser Chinasky?

Ponad 20 lat doświadczenia w rozwoju sprzętu laserowego, produkcji i inżynierii zastosowań przemysłowych.

Możliwości techniczne obejmujące spawanie laserowe, cięcie, czyszczenie, napawanie, usuwanie izolacji i precyzyjną obróbkę materiałów.

Wsparcie aplikacyjne obejmujące przegląd procesu, testowanie próbek, wybór sprzętu i niestandardowe pozycjonowanie przedmiotu obrabianego.

Systemy zarządzania jakością i identyfikowalności produkcji wspierające produkcję i kontrolę sprzętu.

Kwalifikacje firmy obejmują certyfikaty ISO 9001, CE i FDA-, 4 krajowe patenty na wynalazki i ponad 20 patentów na wzory użytkowe.

Dla zamawianego modelu i konfiguracji należy potwierdzić obowiązujące dokumenty certyfikacyjne.

Pomoc techniczna dla klientów w ponad 100 krajach i regionach, obejmująca konsultacje, wskazówki dotyczące uruchomienia i-serwis posprzedażny.

Często zadawane pytania

P: Jakie materiały można spawać za pomocą przenośnej ręcznej zgrzewarki laserowej?

Odp.: Obecnie potwierdzonymi materiałami podstawowymi są stal nierdzewna i stal węglowa. Inne materiały należy ocenić poprzez badanie próbek.

P: Jaką grubość może spawać HT-QCW75H?

Odp.: Zalecany zakres grubości materiału wynosi 0,1–1,5 mm. Ostateczna wydajność zależy od gatunku materiału, konstrukcji złącza, stanu powierzchni i parametrów spawania.

P: Czy maszyna może spawać aluminium lub miedź?

Odp.: Aluminium i miedź nie są wymienione jako standardowe materiały potwierdzone w aktualnej specyfikacji. Przed potwierdzeniem przydatności procesu wymagane jest badanie próbek.

P: Czy maszyna nadaje się do spawania ciągłego?

Odp.: Model HT-QCW75H jest przeznaczony przede wszystkim do precyzyjnego zgrzewania punktowego i zgrzewania krótkimi-szwami. Zastosowania wymagające długich, ciągłych szwów lub produkcji-wymagającej-wysokiego cyklu produkcyjnego należy oceniać osobno.

P: Jakie informacje są wymagane do badania próbek?

Odp.: Proszę podać gatunek materiału, grubość, typ złącza, rysunek lub zdjęcia przedmiotu obrabianego, wymaganą jakość spoiny i kryteria kontroli. Zakres badań potwierdzany jest przed obróbką próbek.
